Mengapa Tombol Darurat AZ-5 Justru Memicu Ledakan Chernobyl? (Analisis Termodinamika & Fisika Reaktor)
Sebuah Kajian Fisika Fundamental & Mekanika Terapan
Pengantar: Paradoks Tombol Penyelamat
Dalam dunia rekayasa industri, sistem keselamatan dirancang sebagai garis pertahanan terakhir. Tombol darurat, atau SCRAM, seharusnya menghentikan seluruh operasi secara instan dan mencegah bencana. Namun, pada dini hari tanggal 26 April 1986, penekanan tombol AZ-5 (Avariynaya Zashchita 5) di reaktor Unit 4 Chernobyl justru menjadi pelatuk ledakan dahsyat yang mengubah sejarah energi nuklir.
Mengapa mekanisme pertahanan ini gagal? Kajian literatur menunjukkan bahwa ledakan Chernobyl bukanlah sekadar "human error" biasa, melainkan rentetan kegagalan termodinamika dan dinamika fluida yang fatal [cite: 78, 102]. Artikel ini membedah paradoks fisika dan mekanika di balik desain batang kendali RBMK-1000.
Anatomi Kegagalan Mekanis: Desain Ujung Grafit

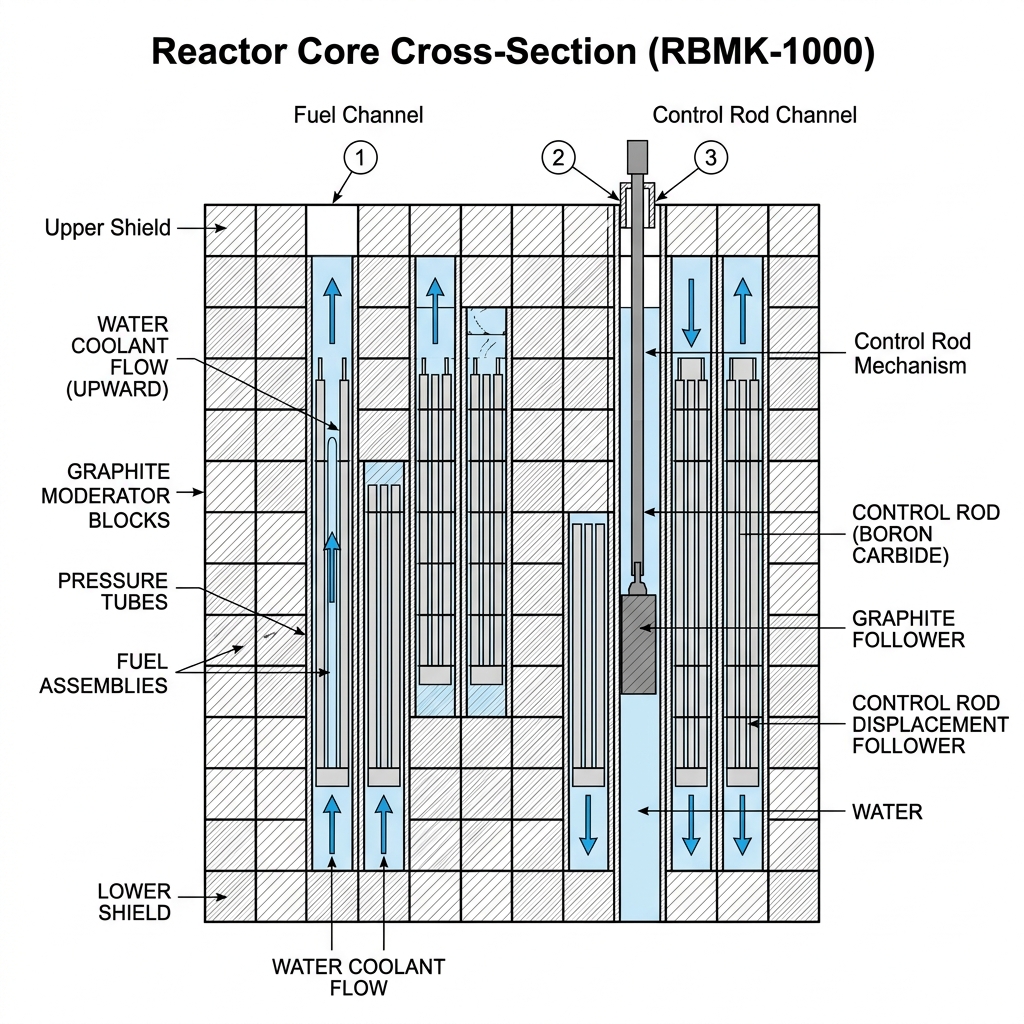

Pada reaktor nuklir, batang kendali (control rods) berfungsi menyerap kelebihan neutron untuk memperlambat atau menghentikan reaksi fisi berantai. Dalam reaktor RBMK-1000, batang kendali utamanya terbuat dari Boron Carbide—material penyerap neutron yang sangat baik. Masalah kritisnya terletak pada desain mekanis ujung bawah batang tersebut [cite: 78].
Ujung batang kendali RBMK terbuat dari grafit, yang berfungsi sebagai "follower" atau pendorong [cite: 78, 81]. Grafit adalah moderator neutron, artinya ia memperlambat neutron agar mudah bereaksi, bukan menyerapnya. Ketika tombol AZ-5 ditekan dan batang kendali mulai diturunkan dari atas reaktor, bagian ujung grafit ini lebih dulu masuk ke dalam inti reaktor sebelum bagian Boron yang sesungguhnya menyerap neutron [cite: 81, 102].
Dinamika Fluida dalam Kanal Reaktor: Menggantikan Air
Di dalam reaktor RBMK, air murni digunakan sebagai pendingin (coolant) sekaligus memiliki efek moderasi dan penyerap neutron. Saat batang kendali ditarik keluar, ruang di bawahnya (di dalam kanal) akan terisi oleh air [cite: 81].
Ketika tombol AZ-5 ditekan, batang kendali turun. Secara mekanis, ujung grafit tersebut mendorong keluar kolom air (sepanjang 4.5 meter) yang berada di bawahnya [cite: 81, 82]. Ini adalah titik kritis termodinamika dan fisika reaktor [cite: 82]:
- Air memiliki kemampuan moderasi dan penyerapan neutron (meski moderasi tidak dominan di RBMK) [cite: 82].
- Grafit adalah moderator murni dan memiliki penyerapan neutron yang jauh lebih sedikit daripada air [cite: 82].
Akibatnya, penggantian air oleh grafit secara mendadak menyebabkan penyerapan neutron berkurang drastis secara lokal di bagian bawah inti reaktor [cite: 82]. Fenomena ini disebut "Positive Scram" [cite: 80, 85]. Alih-alih menurunkan reaktivitas, detik-detik pertama penekanan AZ-5 justru menciptakan lonjakan daya (reaktivitas positif) lokal di dasar reaktor [cite: 82, 102].
"Analisis teoretis memecah reaktivitas scram menjadi komponen absorpsi, difusi, dan pelambatan; distorsi fluks aksial dan penghilangan air oleh follower grafit membuat total reaktivitas scram bisa positif" (Vanttola & Rajamäki, 1989) [cite: 83, 84].
Kondisi Transien yang Fatal: Kenapa Saat Itu Menjadi Bencana?
Mengapa "Positive Scram" ini tidak selalu menyebabkan reaktor meledak setiap kali ditekan? Karena kondisi operasional Unit 4 malam itu sangat tidak wajar, menciptakan "badai sempurna" bagi efek ini [cite: 101]:
- Profil Daya Dua Puncak (Double-humped): Inti RBMK berukuran sangat besar sehingga bagian atas dan bawahnya kurang terhubung secara netronik (neutronic decoupling) [cite: 87]. Pada malam kejadian, fluks daya sedang terkonsentrasi di bagian bawah [cite: 88, 125, 126].

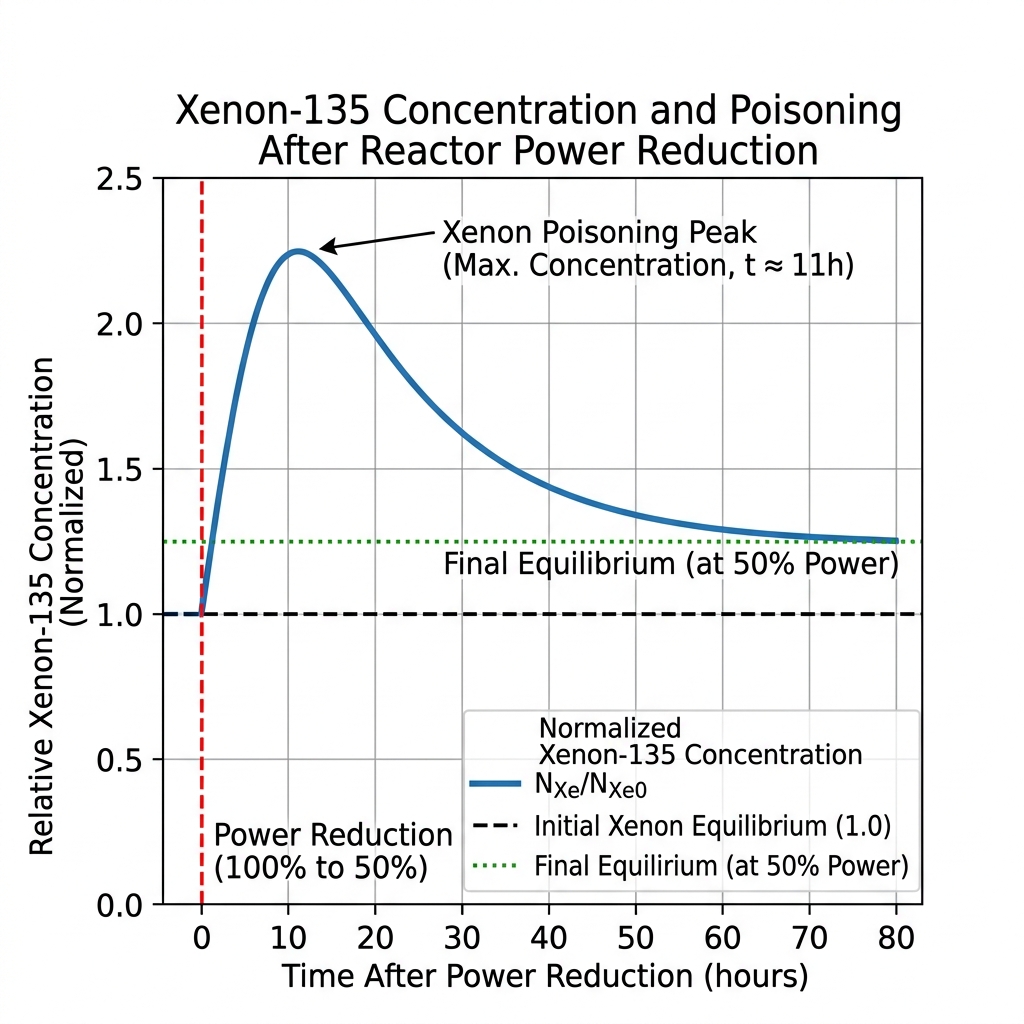

- Peracunan Xenon (Xenon Poisoning): Sebelum tes dimulai, reaktor dioperasikan pada daya rendah terlalu lama, menyebabkan penumpukan Xenon-135—produk fisi yang sangat "haus" menyerap neutron [cite: 89, 101]. Konsentrasi Xenon lebih tinggi di bagian atas inti [cite: 89].
Kombinasi peracunan Xenon di atas dan profil daya yang menekan ke bawah membuat bagian bawah inti relatif sangat reaktif [cite: 89]. Ketika ujung grafit masuk dari atas (mendorong air di bawah), reaktivitas di bagian bawah inti melonjak tajam tak terkendali dalam orde milidetik, sementara sistem pemantauan global kesulitan mendeteksinya dengan cepat [cite: 87, 89, 102].
Kontribusi Terhadap Total Reaktivitas
Riset ekstensif menunjukkan bahwa meskipun ada faktor lain seperti "Positive Void Coefficient" (uap air menambah reaktivitas), cacat pada AZ-5 adalah pemicu instan yang krusial [cite: 91, 94].
| Aspek Fisika Reaktor | Temuan Utama Berdasarkan Literatur |
|---|---|
| Mekanisme Batang Kendali (AZ-5) | Memberikan reaktivitas positif signifikan pada detik awal dan dipandang sebagai pemicu utama lonjakan daya dalam beberapa model analisis kecelakaan (Hashimoto et al., 1994; Khalimonchuk et al., 2016) [cite: 91, 112, 114]. End-effect AZ-5 ini bisa menambah reaktivitas cukup besar hingga merusak saluran pendingin (Krayushkin & Davydova, 2018) [cite: 99, 118]. |
| Koefisien Void Positif (Efek Uap) | Beberapa studi menyimpulkan efek penguapan air (voiding) menyumbang kontribusi total reaktivitas terbesar setelah proses runaway dimulai (Orth & Türp, 1996) [cite: 94, 127]. |
Kesimpulan: Sains Harus Bisa Diverifikasi
Paradoks AZ-5 adalah bukti nyata bagaimana detail rekayasa mikroskopis—penggantian sekian liter air oleh beberapa meter grafit di ujung batang—dapat menyebabkan keruntuhan struktural berskala masif [cite: 101, 102]. Bencana Chernobyl mengajarkan kita bahwa sistem keselamatan tidak boleh bergantung pada asumsi mekanis yang cacat, terutama dalam transien operasional ekstrem [cite: 101].
Daftar Pustaka
- Borysenko, V., & Goranchuk, V. (2022). Determination of Conservative Conditions of the Model of Reactivity Accident at RBMK-1000. Nuclear Power and the Environment. [cite: 106, 107]
- Borysenko, V., & Goranchuk, V. (2021). Model of Reactivity Accident of the RBMK-1000 of the Chornobyl NPP 4th Power Unit. Nuclear Power and the Environment. [cite: 108, 109]
- Chan, P., & Dastur, A. (1989). The Sensitivity of Positive Scram Reactivity to Neutronic Decoupling in the RBMK-1000. Nuclear Science and Engineering, 103, 289-293. [cite: 110]
- Hashimoto, K., Hirose, M., & Shibata, T. (1994). Interpretation of positive scram reactivity in the RBMK-1000 reactor. Annals of Nuclear Energy, 21, 211-217. [cite: 112, 113]
- Khalimonchuk, V., Kuchin, A., & Tokarevsky, V. (2016). Assessment of Contributions by Void Reactivity Coefficient and End Effect of Control Rods into ChNPP-4 Accident Progression. [cite: 114]
- Khotylev, V. (1996). On the interpretation of a positive scram reactivity. Annals of Nuclear Energy, 23, 779-784. [cite: 117]
- Krayushkin, A., & Davydova, G. (2018). Thirty Years after the Chernobyl Accident: The View on the Origin and Development. Physics of Atomic Nuclei, 81, 1227-1232. [cite: 118, 119]
- Landeŷro, P., & Buccafurni, A. (1991). Time-Independent Neutronic Analysis of the Chernobyl Accident. Nuclear Science and Engineering, 108, 126-149. [cite: 123]
- Martínez-Val, J., & Aragonés, J. (1988). Reactivity calculations of the Chernobyl accident. Transactions of the American Nuclear Society, 57. [cite: 124]
- Mochizuki, H. (2007). Analysis of the Chernobyl accident from 1:19:00 to the first power excursion. Nuclear Engineering and Design, 237, 300-307. [cite: 125, 126]
- Orth, K., & Türp, H. (1996). Ursachen und Folgen des Unfalls in Tschernobyl-4. 155-159. [cite: 127]
- Tsuchihashi, K., & Akino, F. (1987). Analysis of Reactivity Coefficients of Chernobyl Reactor by Cell Calculation. Journal of Nuclear Science and Technology, 24, 1055-1065. [cite: 128, 129]
- Vanttola, T., & Rajamäki, M. (1989). One-dimensional considerations on the initial phase of the Chernobyl accident. Nuclear Technology, 85, 33-47. [cite: 130]
- Wang, C., Pizzica, P., Gvildys, J., & Spencer, B. (1989). Analysis of fluid-structure interaction and structural response of Chernobyl-4 reactor. [cite: 132]
